Value Stream Mapping: ne hai sentito parlare come di uno strumento ancora sconosciuto ma veramente molto potente per la tua azienda.
- Ma di cosa si tratta esattamente?
- Si può applicare anche nella tua azienda oppure è utile solo in aziende o condizioni specifiche?
- Di quali risorse hai bisogno per poter svolgere questa attività nella tua PMI?
Ne parliamo in questo post.
ATTENZIONE grazie alla possibilità in vigore ancora per il 2021 e 2022 di accedere al credito d’imposta formazione industria 4.0 puoi finanziare totalmente programmi di formazione, processi di trasformazione tecnologica e digitale nella tua azienda.
Una grande opportunità per le PMI di realizzare un programma di formazione e consulenza per innovare, creare efficienza, organizzare e sviluppare le aziende, “a costo zero”. Perciò, se anche tu vuoi
>> implementare un processo di Value Stream Mapping e Innovazione strategica nella tua azienda oppure
>> valutare quali opportunità di miglioramento puoi ottenere beneficiando del credito d’imposta formazione 4.0 contattaci.
Contattaci per richiedere un primo appuntamento di analisi fattibilità per la tua azienda
Indice dei contenuti
Value stream mapping: cosa ti permette e quali benefici porta
Hai presente quei momenti in cui hai la sensazione di non essere in grado di controllare il percorso che hai fatto con la tua azienda, di non avere esattamente tutto sotto controllo, come se ci fosse qualcosa che ti sfugge?
Quella sensazione che ti lascia con un senso di non chiarezza nel valutare quale strada prendere per proseguire nella direzione migliore per te e la tua azienda.
Molto spesso non sono sensazioni ingiustificate, ma il segnale che manca qualche tassello nella tua azienda o qualcosa ti sta sfuggendo.
E tu, da imprenditore, sai che la cosa peggiore che possa capitarti è quella di perdere di vista qualche elemento fondamentale.
L’organizzazione d’impresa deve essere molto realistica per poter essere efficace.
Del resto è anche importante avere una visione avveniristica, ma a volte questa visione può scontrarsi con i limiti della realtà.
Spesso, più che la crisi e gli elementi esterni (decisamente complicati già di loro) a mettere a repentaglio il successo della tua azienda sono quei piccoli errori, quelle sviste, quelle opportunità di miglioramento mancate che si accumulano in modo quasi impercettibile nel tessuto della tua azienda.
Presi singolarmente non sembrano un granché ma spesso si combinano tra di loro andando a creare un pericoloso effetto valanga.
Problemi di qualità, ritardi di produzione, criticità con i fornitori, non conformità ed errori, un cliente troppo insoddisfatto o che trova di meglio e ti pianta in asso e il danno è fatto.
Perché mentre rincorrevi tutti questi piccoli fastidi e problemi quotidiani non hai avuto il tempo di guardare in modo proattivo al futuro del mercato e della tua azienda.
Non hai avuto modo di fermarti e valutare se sono in corso sprechi o utilizzi non ottimali di risorse umane e materiali.
Non hai mai il tempo per fare un punto sufficientemente approfondito sui KPI che hai scelto, per capire se sono realmente i migliori per te.
Per questo è fondamentale che tu possa contare su metodi e strumenti che favoriscono l’evoluzione dell’impresa, capaci di darti in tempo reale un quadro esatto tanto realistico quanto avveniristico allo stesso tempo. Un metodo dalla consolidata e comprovata efficacia è appunto la Value Stream Map.
Per avere una traccia semplice, efficace, con cui analizzare quali punti “oscuri” e punti di miglioramento stai mancando di vedere,
richiedi la nostra esclusiva ROAD MAP MAKE®: lo strumento che abbiamo messo a punto per guidarti, attraverso alcune domande chiave, per valutare la tua azienda in modo diverso ed efficace.
Usale come grimaldello per andare a fondo e guardare con occhio nuovo ciò che sei abituato a vedere ogni giorno.
Contattaci per richiedere un primo appuntamento di analisi fattibilità per la tua azienda
Value Stream Map: significato e origine
Value Stream mapping è un termine che tradotto significa mappatura del flusso di valore (o Catena del Valore). La Value Stream Mapping o VSM è un metodo di visualizzazione grafica per il miglioramento continuo che fonda le proprie radici nella filosofia Toyota del Lean Management. Le sue origini risalgono al Giappone degli anni ’80 quando in Toyota si indentificò il metodo per eliminare gli sprechi dei processi produttivi.
La VSM è uno punto cardine del processo di Lean Manufacturing e ti permette di fare una mappatura di tutti i processi vanno dall’ideazione alla realizzazione dei prodotti e servizi della tua azienda.
È una rappresentazione grafica di quanto segue il prodotto creato da un’azienda, a partire dal fornitore di materia prima fino a giungere nelle mani del cliente che lo ha acquistato.
La Value Stream Map è una risorsa efficace che permette di visualizzare ed ottimizzare:
- il flusso dei materiali ossia l’avanzamento dei processi dalla materia prima al prodotto finito verso il cliente;
- il flusso delle informazioni ossia la sequenza dei passaggi di informazione che segue un percorso inverso rispetto a quello precedente;
- il flusso delle persone e delle attività ovvero il flusso del personale e delle sottofasi di dettaglio del processo;
- la linea del tempo che permette di separare le attività a valore aggiunto e quelle non a valore aggiunto;
E’ uno strumento fatto di carta e penna che richiede un’accurata osservazione fisica nel gemba (posto di lavoro in fabbrica).
La VSM prevede la costruzione di un team la progettazione, l’implementazione e il miglioramento del processo da mappatura. È utile disporre di un team ristretto ma multifunzionale (generalmente un referente per funzione) composto da responsabili che attivamente e realmente partecipano alla costruzione del valore.
Toyota, la definizione del concetto Lean
“Cos’è il Toyota Production System?
L’80% delle persone a cui lo chiederete vi risponderà che è un sistema che si basa sui cartellini o kanban, un altro 15% sosterrà che è un sistema produttivo e solo il 5% coglierà la vera essenza della domanda e vi risponderà che è un sistema per l’eliminazione degli sprechi”
Shigeo Shingo
La Lean Production è una filosofia industriale che mira alla completa soddisfazione del cliente attraverso la riduzione gli sprechi. Non si tratta di un approccio costituito da regole, passi e metodi da applicare rigidamente ma di una vera e propria “filosofia”.
L’obiettivo è quello di snellire non solo i processi produttivi aziendali ma tutto ciò che riguarda il sistema azienda, a livello organizzativo, gestionale e culturale.
La Lean Production nasce a metà degli anni ’50 in Giappone all’interno degli stabilimenti produttivi della Toyota grazie all’impegno di Taiichi Ohno che decise di rivoluzionare la produzione di massa (approccio Push) in una produzione snella “tirata” dalla clientela (approccio Pull). Viene prodotto soltanto quello che il mercato richiede, quando lo richiede e nella quantità che richiede.
Soltanto verso la fine degli anni ’80 il modello nipponico iniziò a suscitare l’interesse delle case automobilistiche di tutto il mondo. Nel 1990 James Womack conia il termine Lean Production nel libro “The Machine that Changed the World” per descrivere l’estrema ricerca dell’eliminazione degli sprechi tipici del Toyota Production System (TPS).
Obiettivo di un’analisi VSM Value Stream Mapping
L’obiettivo di un’attività di Value Stream Mapping è duplice:
- migliorare ogni singolo processo in termini di produttività, efficienza, ottimizzazione degli sprechi
- miglioramento e globale ottimizzazione dell’intera organizzazione.
La chiave del grande successo del Value Stream Mapping sta proprio nel secondo punto: può essere infatti molto rischioso ottimizzare un singolo processo aziendale – cosa che purtroppo fanno spesso molti consulenti focalizzati solo sul proprio ambito di competenza.
Se ti limiti a cercare di ottimizzare una sola parte della tua azienda, perché magari il commercialista o il consulente della sicurezza ti hanno consigliato di fare una certa attività di ottimizzazione del reparto acquisti o del magazzino spedizioni, potresti ottenere dei miglioramenti puntuali anche brillanti ma a scapito del resto dell’azienda.
Sarebbe come andare in palestra e dedicarti per mesi solo a fare esercizi per il quadricipite destro. Tutto il resto del corpo, niente. Ovvio che i risultati non saranno un granché!
In un’attività di Value Stream Mapping invece, vai a lavorare sull’ottimizzazione dei singoli processi senza perdere di vista l’efficienza e l’ottimizzazione dell’intera azienda.
Per questo i risultati di un’attività di Value Stream Mapping lasciano pressoché sempre gli imprenditori esterrefatti: la quantità di dati, informazioni, attività di miglioramento, sprechi che non si aspettavano, ottimizzazioni, risparmi e guadagni che non immaginavano di avere, supera sempre le aspettative.
Contattaci per richiedere un primo appuntamento di analisi fattibilità per la tua azienda
Value Stream Mapping: perché funziona
Il contesto attuale dei mercati competitivi vede un mondo sempre più globalizzato dove la domanda è molto variabile, le richieste dei clienti sono sempre più differenziate e sempre meno standardizzate e la compressione dei tempi di consegna è sempre maggiore.
La volontà di prevalere sui competitors ha indotto le aziende alla continua ricerca di una nuova modalità di gestione aziendale, con il fine ultimo di ridurre gli sprechi ovvero tutto ciò che non ha valore per il cliente.
L’obiettivo è sempre la soddisfazione del cliente.
Per tale motivo è indispensabile prima di tutto individuare le fonti di creazione del valore e valorizzarle a discapito delle attività a “non valore aggiunto”:
- Attività a valore aggiunto: attività che il cliente è disposto a pagare;
- Attività non a valore aggiunto: attività che non genera valore per il cliente, ma ritenuta necessaria
- Attività non a valore: attività completamente inutile per la quale il cliente non pagherebbe mai
Una volta definito il valore di ogni attività, si può procedere a mappare il flusso del valore ed eliminare gli sprechi.
Value Stream Map: come iniziare
La Value Stream Map (VSM) VSM rappresenta il punto di partenza per comprendere lo stato attuale “Current State”, delineare le strategie di miglioramento e definire il “Future state” ovvero lo stato futuro del processo.
A questo punto hai due strade:
STRADA N°1. Cerchi di fare da te. Ti leggi o fai leggere ad uno dei tuoi responsabili o manager quello che segue, altri post nel web che parlano dall’argomento, qualche libro sul Value Stream Mapping e magari un corso in aula. Si tratta di una strada certamente fattibile ma naturalmente non semplice.
STRADA N°2. Ti affidi a chi, come noi, ha fatto dell’aiutare le PMI ad ottimizzare i costi, riorganizzare la produzione, trovare vie di innovazione fattibili e a misura delle esigenze di una PMI, anziché di grandi multinazionali o grandi aziende in cui, tipicamente vengono applicati i principi del Lean Thinking.
Contattaci per richiedere un primo appuntamento di analisi fattibilità per la tua azienda
Current e Future State Map: le 2 fasi della mappatura VSM
Prima di iniziare con la stesura di una mappatura è importate selezionare un prodotto, od una famiglia di prodotti, che siano rappresentativi per l’azienda e che presentino caratteristiche simili nella realizzazione.
Il raggruppamento dei prodotti deve essere fatto in funzione delle fasi produttive e degli impianti utilizzati. Lo strumento utile è la matrice Prodotti/Processi.

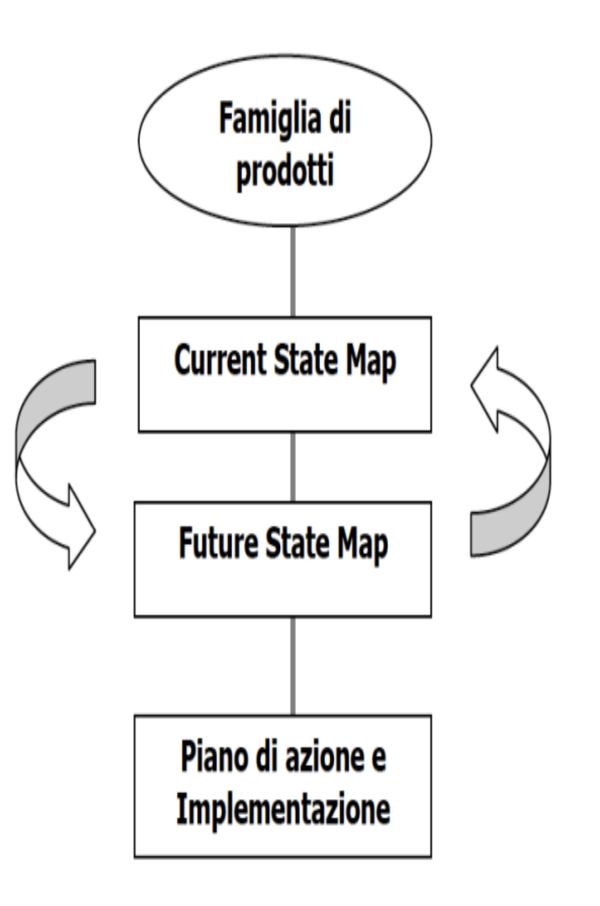

La stesura della mappa del valore si suddivide in due parti:
- Current State Map: la rappresentazione fotografica della situazione attuale realizzata raccogliendo le informazioni mentre si cammina lungo il processo reale;
- Future State Map: raffigurazione delle future attività secondo le proposte migliorative ipotizzate, in cui sono state eliminati gli sprechi.
Il processo è bidirezionale, le idee sullo stato futuro possono emergere durante la mappatura dello stato attuale ed in maniera analoga disegnando lo stato futuro spesso si evidenziano informazioni che non sono state considerate sullo stato attuale.
A concludere si sviluppa un piano di azioni che guidi il passaggio a quello futuro.
“Tutto quello che dobbiamo fare è concentrarci sulle tempistiche, dal momento in cui riceviamo un ordine fino a quando incassiamo il pagamento, e fare di tutto per ridurle, eliminando le attività prive di valore aggiunto”
Taiichi Ohno
Mappatura dello stato iniziale VSM (Current State “as is”)
La mappatura dello stato attuale (Current State Map, CSM) è molto importante per visualizzare l’intero flusso di creazione di un prodotto o servizio, non soltanto una fase o singolo processo. Determina in modo semplice e visivo su come l’organizzazione opera veramente.
Lo strumento VSM si avvale di regole e simbologia standard perché possa essere compreso da chiunque. Inoltre, prevede la raccolta dei dati con misurazioni effettuate direttamente nel gemba lungo l’intera catena del valore, generalmente risalendo il processo dalla spedizione verso la materia prima.
La procedura operativa: come fare la Value Stream Map
I passi operativi da seguire per la stesura della value stream sono:
- individuare gli attori principale, ovvero il cliente, il fornitore ed il controllo di produzione e disegnare nella parte alta le rispettive icone FACTORY;
- riportare le richieste del cliente nell’icona DATA BOX in termini di volumi, frequenza d’ordine, confezioni usate, lotti di consegna, tempi di consegna ecc;
- inserire nella mappa le informazioni generali di gestione del processo, ove necessario, quali, ad esempio, il numero di turni, i minuti di lavoro disponibili ecc.
- calcolare il Takt Time (TT), l’intervallo di tempo con cui devono essere realizzati i prodotti per garantire la soddisfazione del cliente (ovvero il ritmo di produzione)
Ecco la formula per calcolare il Takt Time (TT):
Generalmente il cliente acquista in lotti che includono un certo numero di pezzi e non è realizzabile il flusso di un singolo prodotto attraverso l’intero processo produttivo. Si introduce il parametro Pitch (passo), la quantità di tempo richiesta ad una lavorazione per rilasciare un determinato lotto di prodotti alla lavorazione a valle.
Ecco la formula per calcolare il :
- disegnare le icone per i collegamenti di movimentazione esterna in uscita (dal magazzino verso il cliente) insieme all’icona rappresentante la modalità di trasporto utilizzata (es TRUCK SHIPMENT) e indicante la frequenza delle spedizioni (giornaliere, settimanali, ecc.);
- riportare nell’icona DATA BOX del fornitore i rispettivi dati (tempi e lotti minimi di consegna, affidabilità del fornitore, lead time di approvvigionamento, numero di componenti e variabili ecc.);
- disegnare le icone per i collegamenti di movimentazione esterna in ingresso (dal fornitore verso l’azienda) insieme all’icona rappresentante la modalità di trasporto utilizzata (es TRUCK SHIPMENT) e indicante la frequenza delle spedizioni (giornaliere, settimanali, ecc.);
- nella parte inferiore disegnare, da sinistra verso destra, i PROCESS BOX e rispettivi DATA BOX di tutte le operazioni che compongono il processo di produzione;
- riportare nei DATA BOX delle singole fasi del processo i relativi parametri produttivi (tempo ciclo, tempo set-up, capacità massima ed effettiva, dimensione del lotto minima, rendimento, OEE, numero di turni e risorse impegnate, tipologia di flusso ecc) oltre al numero degli operatori impegnati nella lavorazione;
- riportare nei DATA BOX delle singole fasi del processo i relativi parametri produttivi (tempo ciclo, tempo set-up, capacità massima ed effettiva, dimensione del lotto minima, rendimento, OEE, numero di turni e risorse impegnate, tipologia di flusso ecc) oltre al numero degli operatori impegnati nella lavorazione ;
- disegnare il flusso informativo INFORMATION FLOW, descrivendo la funzione/contenuto con l’icona INFORMATION (previsioni/ordini del cliente, previsioni/ordini di acquisto al fornitore, modalità di schedulazione della produzione ecc.);
- disegnare le aree di accumulo (INVENTORY ICON) quantificando l’ammontare del quantitativo di pezzi ed in termini temporali, in funzione del consumo giornaliero del prodotto (ovvero dividendo il quantitativo per il takt time);
- Inserire le icone di flusso PUSH e PULL tra le varie stazioni di lavoro (ove necessario)
- disegnare la linea dei tempi TIMELINE, sotto i PROCESS BOX e le INVENTORY ICON riportando i vari tempi di Lead Time e di Inventory Time (calcolato dividendo il numero di pezzi scorta con il takt time);
- Calcolare il tempo ciclo (TC) totale di processo, come somma di tutti i tempi ciclo;
- Calcolare il tempo totale di produzione, come somma di tutti i tempi di attraversamento;
- Calcolare l’indice di flusso del processo, dato dal rapporto tra il tempo ciclo (tempo delle attività a valore per completare un prodotto) ed il Lead Time di produzione (tempo che impiega l’input a diventare l’output del processo). Rappresenta un indicatore di efficienza del processo, un indice tendente a 1 indica un LT di produzione eccellente (ovvero minore sarà il tempo che intercorre tra il pagamento della materia prima ed il pagamento del prodotto finito da parte del cliente)
Ecco la formula per calcolare l’indice di flusso:
Mappatura dello stato futuro (Future State “to be”)
L’obiettivo della Future State Map (FSM) è quello di rappresentare il nuovo flusso ottimizzato dei materiali e delle informazioni ottenuto eliminando (o riducendo) gli sprechi in ogni singola fase del processo.
Task utili a questo processo:
- Pensa fuori dagli schemi,
- Analizza le singole attività che potrebbero indicare un problema e/o una opportunità di miglioramento. Determinare se questa può essere eliminata, ridotta o integrata,
- Impara a distinguere gli sprechi nell’ambiente di lavoro (gemba, in giapponese),
- Tieni in mente gli 7 sprechi (muda, in giapponese) della Lean Production,
- Riduci le attività a non valore aggiunto,
- Concentrati innanzitutto sulle attività di miglioramento a basso costo ma con impatto immediato. Le opportunità ad alto investimento saranno trattate successivamente,
- Individua la radice di ogni spreco perché questa possa essere eliminata,
- Durante l’analisi dello stato attuale, evidenzia qualsiasi idea, preoccupazione, necessità di ulteriori informazioni o chiarimenti, studio aggiuntivo, più risorse potenziali, ecc.
- Evidenzia i miglioramenti che richiedono l’intervento di un team di lavoro. Questo cambiamento dovrà essere affrontato in una separata sede,
- Assicurati di non perdere nessuna idea che si sia generata durante la mappatura dello stato attuale,
- Lo scopo del team è sostenersi a vicenda ma sfidarsi sull’attuale pensiero,
- Crea la mappa dello stato futuro sotto quella corrente.
Come creare il flusso (di valore) snello
Alcuni interrogativi da porsi sono:
– Qual è il Takt Time?
– Come posso bilanciare correttamente il personale?
– Produco per il magazzino o per il cliente?
– Posso introdurre un o più magazzini supermarket tirato dal cliente?
– Posso riorganizzare le attività per introdurre un flusso?
– Dove colloco il processo pacemaker (lavorazione che riceve gli input dalla programmazione della produzione definendo la cadenza della linea)?
– Come posso livellare la produzione del pacemaker?
– Quali miglioramenti sono necessari?
Per ridurre il Lead Time di produzione si possono applicare vari concetti, metodologie e strumenti tipici delle Lean Production (es. 5S, kanban, SMED, one piece flow, levelling Box). L’applicazione appropriata di quest’ultimi dipende dalle reali iniziali necessità dell’azienda per ottenere un risultato nel breve-medio termine.
Dopo aver definito le opportunità di miglioramento del processo produttivo, è opportuno suddividere lo stato futuro in “cantieri” (micro attività) e sviluppare in sequenza dei kaizen specifici.
E’ importante definire le priorità di intervento (funzione degli obiettivi prefissati) ed un piano di avanzamento delle attività. È altresì importante condividere ed aggiornare periodicamente il piano durante le riunioni con il team di lavoro.
Creare un piano di azione delle attività di miglioramento
In questa fase cruciale di tutto il processo, vi sono alcuni dati che è utile raccogliere in moda da agevolare la definizione delle azioni da migliorare. I quesiti pilota che aiutano il processo sono:
- Quali sono le modifiche proposte?
- Quali modifiche dovrebbero essere implementate per prime?
- Quali cambiamenti sono priorità per l’azienda? Per il cliente?
- Quali modifiche riguardano gli obiettivi organizzativi chiave?
- Quali attività specifiche devono essere intraprese per realizzarle con successo?
- Come verranno implementate le modifiche?
- Chi è il personale responsabile dell’attuazione della specifica modifica, chi ha l’impegno, l’autorità, l’influenza e il tempo per assicurare attuazione, per rimuovere gli ostacoli al cambiamento?
- Quali sono le misure necessarie per determinare se le modifiche hanno avuto successo? Per determinare se si tratta effettivamente di miglioramenti
- Come ottenere input da clienti, altro personale e fonti esterne per quanto riguarda i possibili miglioramenti, le migliori pratiche, ecc.
Risultati della mappatura del flusso di valore
La Value Stream Map porta molteplici benefici:
- Fornisce una visualizzazione dell’intero processo e di quello che realmente accade
- Evidenzia le opportunità di miglioramento
- Fornisce un punto di partenza per l’implementazione della Lean
Molto spesso il 60% del lavoro è Sprechi, il 35% sono Senza Valore Aggiunto ma necessarie e solo il 5% è con Valore Aggiunto.
La riduzione dei tempi di attraversamento, delle scorte, dello spazio, il miglioramento della qualità, dei flussi di cassa, l’incremento della produttività e delle flessibilità ed il miglior impiego delle risorse umane sono vantaggi competitivi necessari per l’aumento della soddisfazione del proprio cliente.
Riesaminare tutti i processi aziendali (dalla produzione all’amministrazione) nei loro diversi aspetti ed in tutta la loro estensione è imprescindibile se si vuole cambiare in meglio la propria azienda.
Indipendentemente dal tipo di azienda e settore, la Value Stream Map è un potente alleato nell’innovare ed evolvere l’impresa. Il segreto sta nell’eseguire correttamente la mappatura adattandola alla tua realtà e di programmare dei controlli periodici.
Perché eseguire correttamente tutto il processo della mappatura del valore non è un punto di arrivo ma solo di partenza, il miglioramento è un processo continuo da conquistare ogni giorno passo dopo passo.
